제품 설명
MC4 커넥터는 일반적으로 태양광 발전(PV) 시스템에서 태양광 패널을 연결하는 데 사용됩니다. 이 제품은 태양광 응용 분야용으로 특별히 설계되었으며 내구성과 내후성이 뛰어난 것으로 알려져 있습니다.
MC4 커넥터 시스템은 쉽게 결합할 수 있는 암수 커넥터로 구성되어 있어 안전한 연결이 가능합니다. 이러한 커넥터는 일반적으로 태양광 패널을 서로 연결하고 인버터, 충전 컨트롤러 또는 정션 박스와 같은 시스템의 나머지 부분에 연결하는 데 사용됩니다.
PV 케이블용 MC4 커넥터를 선택할 때 사용 중인 케이블 크기와의 호환성을 확인하는 것이 중요합니다. MC4 커넥터는 다양한 케이블 게이지를 수용할 수 있도록 다양한 크기로 제공됩니다. 또한 커넥터가 실외 사용 등급을 받았는지 확인하고 태양광 애플리케이션에 사용하도록 인증을 받아 안전 및 성능 표준을 충족하는지 확인하세요.
MC4 커넥터를 설치할 때 전기 문제 또는 고장의 위험을 최소화하는 적절한 연결을 보장하려면 제조업체 지침 및 업계 모범 사례를 따르는 것이 중요합니다. 여기에는 적절한 압착 도구 사용, 케이블을 올바른 길이로 벗기고 커넥터를 케이블에 단단히 고정하는 작업이 포함될 수 있습니다.
전반적으로 MC4 커넥터는 신뢰성과 설치 용이성으로 인해 태양광 산업에서 널리 사용되고 신뢰할 수 있으므로 PV 케이블 연결에 널리 사용됩니다.
30A 1000V DC PPO IP67 MC 4 커넥터 태양광 패널용 4MM 6MM 남성 및 여성 A 세트
삽입 재료: PPO
접점 재질: 구리, 주석 도금
정격 전류: 5A
정격전압: 1000V(TUV) 600V(UL)
테스트 전압: 8KV(TUV50HZ, 1분)
접촉 저항:<0.5mΩ
보호 등급: IP67
작동 온도: -40도 ~ 85도
가연성 등급: UL {{0}}V0
안전 등급: Ⅱ
제품 사진
설치방법
적용 범위
MC4 커넥터 시스템은 태양광 패널을 서로 연결하고 시스템 구성 요소의 나머지 부분에 연결하는 주요 수단으로 사용되는 PV(광전지) 시스템에 사용하도록 특별히 설계되었습니다. PV 케이블용 MC4 커넥터의 주요 응용 분야는 다음과 같습니다.

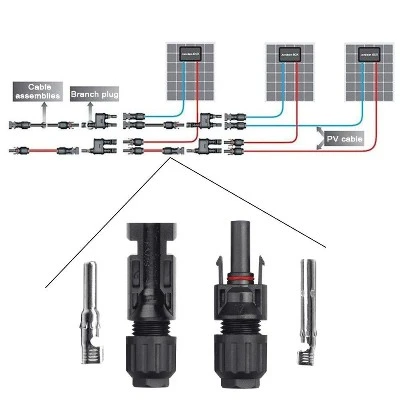

태양광 패널 연결: MC4 커넥터는 개별 태양광 패널을 직렬 또는 병렬 구성으로 연결하는 데 사용됩니다. 패널 사이에 안전하고 내후성 연결을 제공하여 햇빛으로부터 효율적인 전력 생산이 가능합니다.
어레이 배선: 대규모 태양광 설비에서는 여러 개의 태양광 패널이 함께 연결되어 어레이를 형성합니다. MC4 커넥터는 이러한 어레이의 배선을 용이하게 하여 패널에서 시스템의 나머지 부분으로 전기를 효율적으로 전달할 수 있습니다.
시스템 통합: MC4 커넥터는 태양광 패널을 인버터, 충전 컨트롤러, 정션 박스 및 결합기 박스와 같은 PV 시스템의 다른 구성 요소에 연결하는 데 사용됩니다. 이는 시스템 전반에 걸쳐 안정적인 전기 연결을 보장하여 에너지 생산과 시스템 성능을 극대화합니다.
유지보수 및 수리: MC4 커넥터를 사용하면 태양광 패널을 쉽게 분리하고 다시 연결할 수 있어 유지보수가 더욱 편리해집니다. 이 기능은 전체 시스템을 중단하지 않고 문제를 해결하거나 결함이 있는 구성 요소를 교체하는 데 특히 유용합니다.
휴대용 태양광 애플리케이션: MC4 커넥터는 캠핑용 태양광 패널, RV, 보트 및 기타 독립형 애플리케이션과 같은 휴대용 태양광 시스템에도 사용됩니다. 내구성이 뛰어나고 내후성이 뛰어난 디자인으로 다양한 환경의 실외 사용에 적합합니다.
전반적으로 PV 케이블용 MC4 커넥터의 적용 범위는 개별 패널을 연결하는 것부터 더 큰 어레이 및 시스템에 통합하는 것까지 전체 태양광 발전 시스템을 포괄합니다. 신뢰성, 내후성 및 사용 용이성으로 인해 전 세계적으로 태양광 설치에 널리 사용됩니다.
우리는 MC4 커넥터 Male Female 방수를 위한 성숙한 생산 라인을 보유하고 있습니다.제품
품질이 보장됩니다.
설치방법
PV 케이블에 MC4 커넥터를 설치하려면 안전하고 안정적인 연결을 보장하기 위해 세부 사항에 세심한 주의를 기울여야 합니다. MC4 커넥터 설치에 대한 일반적인 단계별 지침은 다음과 같습니다.
1.케이블 준비: PV 케이블의 끝 부분을 준비하는 것부터 시작하십시오. 케이블 스트리퍼나 칼을 사용하여 외부 절연체를 조심스럽게 제거하여 내부 도체를 노출시키십시오. 이 과정에서 도체에 흠집이 나거나 손상되지 않도록 주의하십시오.
단열재를 벗기다: 각 도체의 절연체를 벗겨서 나동선을 노출시킵니다. 벗겨낼 절연체의 길이는 일반적으로 커넥터 제조업체가 지정한 길이와 일치해야 합니다. 대부분의 MC4 커넥터에는 약 1/2~3/4인치(12~18mm)의 노출된 와이어가 필요합니다.
2. 글랜드 너트 삽입: MC4 커넥터에 글랜드 너트가 함께 제공되는 경우 나사산이 있는 쪽이 피복이 벗겨진 쪽을 향하도록 하여 케이블에 밀어 넣으십시오.
3. 압착 커넥터: 각 도체의 피복이 벗겨진 끝 부분을 해당 MC4 커넥터 터미널에 배치합니다. MC4 커넥터용으로 특별히 설계된 압착 도구를 사용하여 터미널을 전선에 단단히 압착하십시오. 단단히 연결되도록 충분한 힘을 가하되 커넥터나 와이어가 손상될 수 있는 과도한 압착은 피하십시오.
4.커넥터 조립: 별도의 수 커넥터와 암 커넥터가 있는 경우 압착된 단자를 해당 커넥터 하우징에 삽입합니다. 완전히 확실하게 삽입되었는지 확인하십시오.
5.커넥터를 고정하세요: MC4 커넥터에 글랜드 너트가 있는 경우 이를 커넥터 하우징에 끼우고 단단히 조여 스트레인 완화 및 날씨 보호 기능을 제공합니다. 커넥터에 글랜드 너트가 없으면 제자리에 단단히 고정되었는지 확인하세요.
6.예인선 테스트 수행: 커넥터를 조립한 후 가볍게 잡아당겨 케이블에 단단히 고정되었는지 확인하세요. 올바르게 설치되면 커넥터가 느슨해지지 않아야 합니다.
7.다른 쪽 끝에서도 반복: 케이블을 태양광 패널이나 다른 구성 요소에 연결하는 경우 케이블의 반대쪽 끝에 위 단계를 반복합니다.
8. 연결 테스트: 설치 후에는 연결 상태를 테스트하여 결함이나 느슨한 연결이 없는지 확인하는 것이 필수적입니다. 멀티미터나 연속성 테스터를 사용하여 연속성이 적절한지 확인하고 단락이나 개방 회로가 없는지 확인하십시오.
이러한 단계를 주의 깊게 따르고 적절한 도구를 사용하면 PV 케이블에 MC4 커넥터를 효과적으로 설치하여 태양광 발전 시스템에 안정적이고 안전한 연결을 보장할 수 있습니다. 항상 커넥터 및 케이블과 관련된 제조업체의 지침과 안전 지침을 참조하십시오.
자주 묻는 질문(FAQ)
다음은 MC4 커넥터 Male Female 방수에 대해 자주 묻는 질문입니다.
Q1. 커넥터를 그리드 연결형 및 독립형 태양광 발전 시스템 모두에 사용할 수 있습니까?
A: 예, 이 커넥터는 그리드 연결형 및 독립형 PV 시스템과 모두 호환되므로 다양한 태양광 애플리케이션에 다용도로 사용할 수 있습니다.
Q2. 커넥터의 최대 전압 및 전류 정격은 얼마입니까?
A: 커넥터는 특정 제품 변형에 따라 다양한 전압 및 전류 정격을 수용할 수 있습니다. 자세한 내용은 제품 사양을 참조하거나 영업팀에 문의하세요.
Q3. 커넥터는 모든 유형의 PV 케이블과 호환됩니까?
A: 커넥터는 다양한 PV 케이블과 호환되도록 설계되었습니다. 그러나 최적의 성능을 보장하려면 케이블 유형과 크기에 따라 호환성을 확인하는 것이 좋습니다.
Q4. 필요할 때 커넥터를 쉽게 분리할 수 있습니까?
A: 예. 필요할 때 효율적으로 연결을 끊을 수 있어 유지 관리나 시스템 수정 중에 유연성을 제공합니다.
문의하기
에 대해 더 자세히 알고 싶으시다면PV 케이블용 MC4 커넥터또는 기타 요청 사항이 있으면 당사에 문의하십시오.
